不銹鋼法蘭閘閥Z41W
閘閥（gate valve）的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。不銹鋼閘閥材質分為304不銹鋼閘閥，316不銹鋼閘閥，321不銹鋼閘閥。表示方法為：Z41H-16P。
不銹鋼閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。本類閥門在管道中一般應當水平安裝。

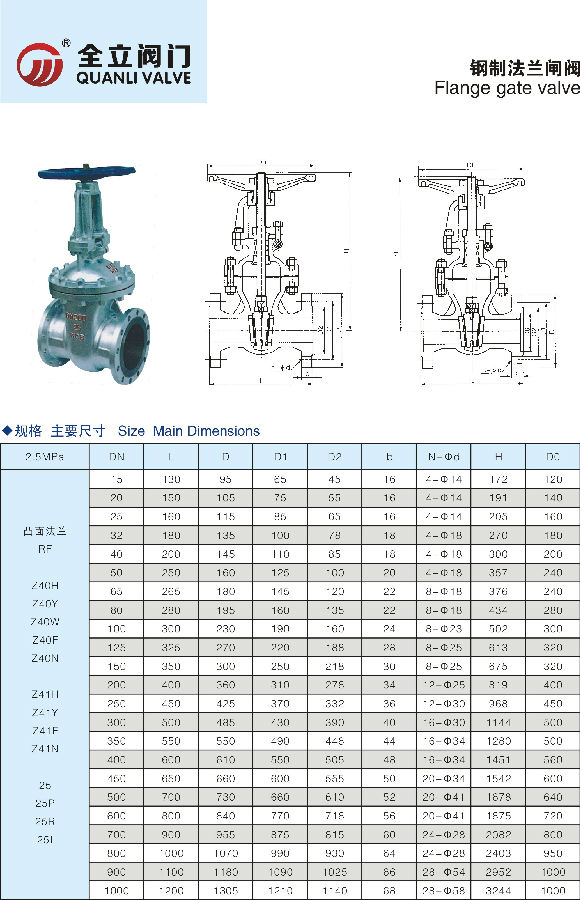

不銹鋼閘閥結構圖開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 , 閥門的全開位置，按閘板的位置（即行程〉來確定。
有的閘閥 , 閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升 , 這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏ΑＣ芊饷婵梢灾灰揽拷橘|(zhì)壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.vane1003.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
MPa | DN | L | D 1 | D 2 | D 3 | B | Z-? d | H | H1 | D O | ||||
1.0 | 1.6 | 1.0 | 1.6 | 1.0 | 1.6 | |||||||||
1.0/1.6 | 15 | 108 | 46 | 65 | 95 | 14 | 4-14 | 220 | 240 | 120 | ||||
20 | 117 | 56 | 75 | 105 | 16 | 4-14 | 255 | 284 | 140 | |||||
25 | 127 | 65 | 85 | 115 | 16 | 4-14 | 275 | 303 | 160 | |||||
32 | 140 | 76 | 100 | 140 | 18 | 4-18 | 280 | 321 | 180 | |||||
40 | 165 | 84 | 110 | 150 | 18 | 4-18 | 300 | 352 | 200 | |||||
50 | 178 | 99 | 125 | 165 | 20 | 4-18 | 358 | 438 | 240 | |||||
65 | 190 | 118 | 145 | 185 | 20 | 4-18 | 375 | 450 | 240 | |||||
80 | 203 | 132 | 160 | 200 | 20 | 8-18 | 433 | 528 | 280 | |||||
100 | 229 | 156 | 180 | 220 | 22 | 8-18 | 502 | 620 | 300 | |||||
125 | 254 | 184 | 210 | 250 | 22 | 8-18 | 612 | 753 | 320 | |||||
150 | 267 | 211 | 240 | 285 | 24 | 8-23 | 676 | 847 | 360 | |||||
200 | 292 | 266 | 295 | 340 | 24 | 8-22 | 12-22 | 820 | 1039 | 400 | ||||
250 | 330 | 320 | 350 | 355 | 395 | 405 | 26 | 12-22 | 12-26 | 969 | 1245 | 450 | ||
300 | 356 | 370 | 400 | 410 | 445 | 460 | 28 | 12-23 | 12-26 | 1142 | 1472 | 560 | ||
2.5 | 15 | 108 | 45 | 65 | 95 | 14 | 4-14 | 220 | 240 | 120 | ||||
20 | 117 | 55 | 75 | 105 | 16 | 4-14 | 255 | 284 | 140 | |||||
25 | 127 | 65 | 85 | 115 | 16 | 4-14 | 275 | 303 | 160 | |||||
32 | 140 | 78 | 100 | 135 | 18 | 4-18 | 280 | 321 | 180 | |||||
40 | 165 | 85 | 110 | 145 | 18 | 4-18 | 300 | 352 | 200 | |||||
50 | 178 | 100 | 125 | 160 | 20 | 4-18 | 358 | 438 | 240 | |||||
65 | 190 | 120 | 145 | 180 | 22 | 8-18 | 375 | 450 | 240 | |||||
80 | 203 | 135 | 160 | 195 | 24 | 8-18 | 433 | 528 | 280 | |||||
100 | 229 | 160 | 190 | 230 | 24 | 8-23 | 502 | 620 | 300 | |||||
125 | 254 | 188 | 220 | 270 | 26 | 8-25 | 612 | 753 | 320 | |||||
150 | 267 | 218 | 250 | 300 | 28 | 8-25 | 676 | 847 | 360 | |||||
200 | 292 | 278 | 310 | 360 | 30 | 12-25 | 820 | 1039 | 400 | |||||
250 | 330 | 332 | 370 | 425 | 32 | 12-30 | 969 | 1245 | 450 | |||||
300 | 356 | 390 | 430 | 485 | 34 | 16-30 | 1142 | 1472 | 560 | |||||
