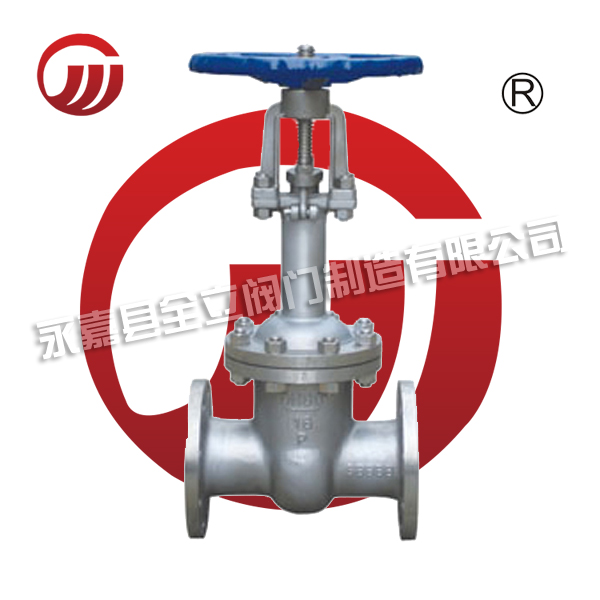

不銹鋼低溫閘閥DZ41W
適用于適用于介質溫度-40℃～ -196℃的閥門稱之為低溫閥門
低溫閥門包括低溫球閥、低溫閘閥、低溫截止閥、低溫安全閥、低溫止回閥，低溫蝶閥，低溫針閥，低溫節流閥，低溫減壓閥等，主要用于乙烯，液化天然氣裝置，天然氣LPG LNG儲罐，接受基地及衛星站，空分設備，石油化工尾氣分離設備，液氧、液氮、液氬、二氧化碳低溫貯槽及槽車、變壓吸附制氧等裝置上。輸出的液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要氣化，氣化時，體積膨脹數百倍。
液化天然氣閥門的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然氣介質泄漏引起爆炸。因此，在開發、設計、研制液化天然氣閥門的過程中，材質是首要關鍵的問題。經過多年制造，已積累了豐富的經驗，從設計、工藝到制造日趨成熟，并已開發形成了低溫閥門的系列產品。
| 產品名稱： | 低溫閘閥 | 產品型號： | DZ11H、DZ41H、DZ61H |
| 驅動方式： | 手動、蝸輪、氣動、電動 | 連接形式： | 螺紋、法蘭、焊接 |
| 結構形式： | 直通式 | 密封結構： | 軟密封、硬密封 |
| 壓力范圍： | 0.1-10Mpa | 公稱通徑： | DN20-400 |
| 常用材質： | 低溫鋼、鑄鋼、黃銅、不銹鋼 | 技術咨詢： | 021-31263810 |
產品簡介
生產的低溫閘閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用螺紋、法蘭、焊接，結構形式可選用直通式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN20-400mm，材質可選用低溫鋼、鑄鋼、黃銅、不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配，如果您是非專業人士，歡迎您向本公司來電咨詢。本公司有專業技術人員為您服務！
低溫閘閥用途：
低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質
低溫閘閥特點：
1、為防止中腔異常升壓，在閘板的進口側設置了泄壓孔。
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封。
3、根據工作溫度合理選用填料，墊片等零件的材料。
4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標。
5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要。
低溫閘閥性能參數：
型號 | DZ40Y-16 | DZ40Y-25 | |
工作壓力（MPa） | 1.6 | 2.5 | |
適用溫度（℃） | LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196 | ||
材料 | 閥體、閘板、閥蓋、支架 | LC3、LCB、LCC、1Cr18Ni9Ti | |
填料 | 浸四氟乙烯石棉繩 | ||
手輪 | QT450-10 | ||
閥桿螺母 | ZCuA110Fe3 | ||
閥桿 | 1Cr18Ni9Ti | ||
墊片 | 低溫石棉 | ||

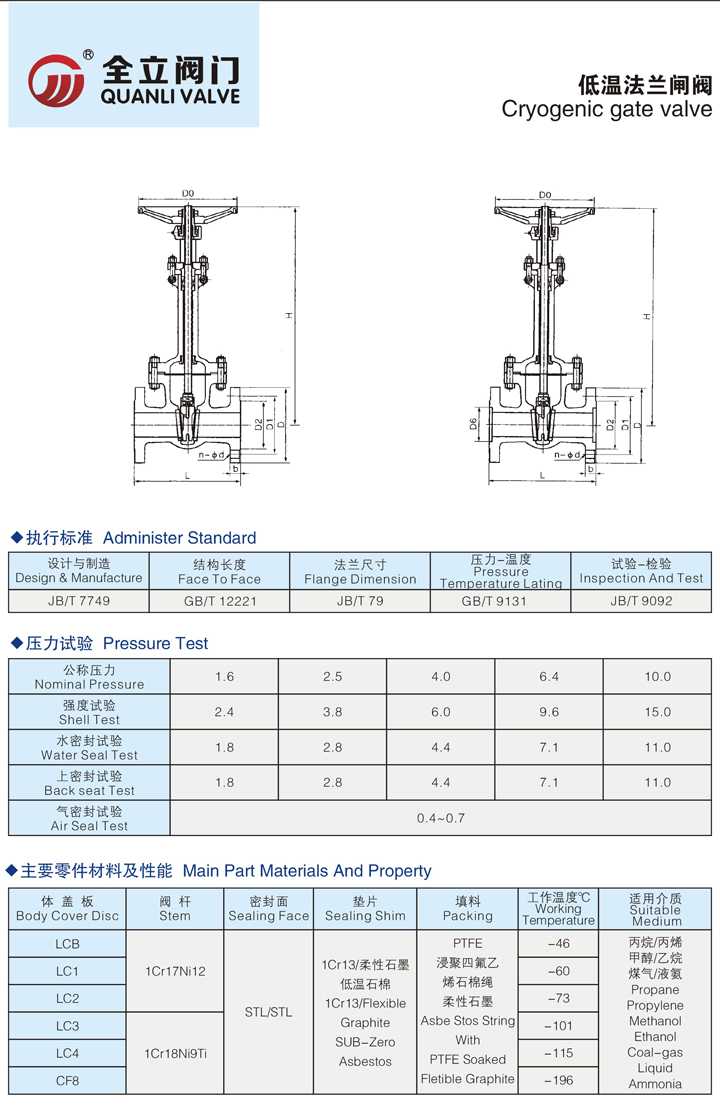

低溫閘閥主要外形和連接尺寸：
公稱通徑 | 主要外形尺寸和連接尺寸 | |||||||
L | D | D1 | D2 | b | Z-d | H | D0 | |
DZ40Y-16L | ||||||||
20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 320 | 140 |
25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 350 | 160 |
32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 385 | 180 |
40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 420 | 200 |
50 | 250 | 160 | 125 | 100 | 16 | 4-18 | 540 | 240 |
65 | 270 | 180 | 145 | 120 | 18 | 4-18 | 610 | 240 |
80 | 280 | 195 | 160 | 135 | 20 | 8-18 | 690 | 280 |
100 | 300 | 215 | 180 | 155 | 20 | 8-18 | 780 | 300 |
125 | 325 | 245 | 210 | 185 | 22 | 8-18 | 930 | 320 |
150 | 350 | 280 | 240 | 210 | 24 | 8-23 | 980 | 360 |
200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 1180 | 400 |
250 | 450 | 405 | 355 | 320 | 30 | 12-25 | 1390 | 450 |
300 | 500 | 460 | 410 | 375 | 30 | 12-25 | 1620 | 560 |
350 | 550 | 520 | 470 | 425 | 34 | 16-25 | 1810 | 640 |
400 | 600 | 580 | 525 | 485 | 36 | 16-30 | 1970 | 640 |
DZ40Y-25L | ||||||||
20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 320 | 140 |
25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 350 | 160 |
32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 385 | 180 |
40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 420 | 200 |
50 | 250 | 160 | 125 | 100 | 20 | 4-18 | 540 | 240 |
65 | 270 | 180 | 145 | 120 | 22 | 8-18 | 610 | 240 |
80 | 280 | 195 | 160 | 135 | 22 | 8-18 | 690 | 280 |
100 | 300 | 230 | 190 | 160 | 24 | 8-23 | 780 | 300 |
125 | 325 | 270 | 220 | 188 | 28 | 8-25 | 930 | 320 |
150 | 350 | 300 | 250 | 218 | 30 | 8-25 | 980 | 360 |
200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 1180 | 400 |
250 | 450 | 425 | 370 | 332 | 36 | 12-30 | 1390 | 450 |
300 | 500 | 485 | 430 | 390 | 40 | 16-30 | 1620 | 560 |
350 | 550 | 550 | 490 | 448 | 44 | 16-34 | 1810 | 640 |
400 | 600 | 610 | 550 | 505 | 48 | 16-34 | 1990 | 640 |
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.vane1003.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
