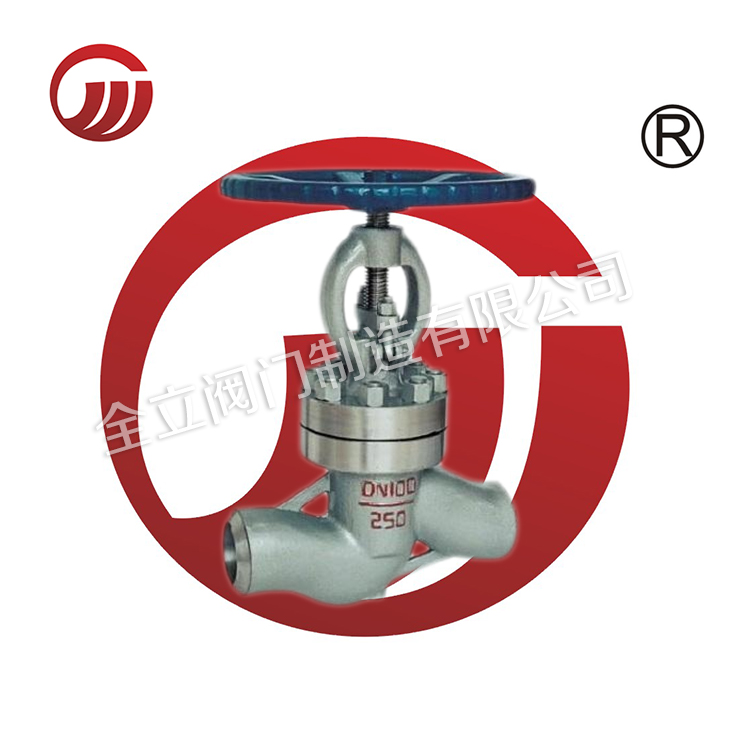

對焊截止閥
當前位置：首頁 > 對焊截止閥
對焊截止閥詳細資料：
流體阻力小，其阻力系數與同長度的管段相等。
2.結構簡單、體積小、重量輕。
3.緊密可靠，目前閘閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90度，便于遠距離的控制。
5.維修方便，閘閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
品牌/型號：全立閥門/南通型式截止閥J61Y
類型(通道位置)：直動式 標準：國標 公稱通徑：15-150（mm）mm 工作溫度：常溫 材質：鉻鉬鋼 流動方向：單向 壓力環境：高壓
零部件及配件：閥體 型號：南通型截止閥J61Y 形態：隔膜式 連接形式：焊接 品牌：華楊閥門 適用介質：蒸汽 驅動方式：手動 外形：大型
主要外形尺寸、連接尺寸及重量
J61Y不銹鋼南通式截止閥開啟過程
1在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
J61Y不銹鋼南通式截止閥關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90度。
3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。
4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
J61Y不銹鋼南通式截止閥結構特點
1、 啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360度均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
J61Y不銹鋼南通式截止閥主要連接尺寸:
DN(mm) | L | D1 | D2 | D3 | a | H | D0 | 重量(Kg) |
J61H/Y-1OO, 200, 250, 320J61 Y—P54／1 00V, P54／1 40V, P54,1 70V | ||||||||
10 | 120 | 12 | 25 | 40 | 185 | 140 | 2.8 | |
15 | 170 | 17 | 36 | 40 | 247 | 200 | 7.5 | |
20 | 170 | 22 | 42 | 40 | 248 | 200 | 9 | |
25 | 170 | 26 | 42 | 40 | 248 | 240 | 9.5 | |
32 | 170 | 31 | 44 | 40 | 248.5 | 280 | 15 | |
50(1) | 250 | 50 | 82 | 32 | 450 | 320 | 60 | |
50(2) | 350 | 50 | 82 | 32 | 450 | 320 | 64 | |
65 | 430 | 69 | 100 | 110 | 32 | 669 | 400 | 74 |
80 | 470 | 84 | 108 | 130 | 32 | 669 | 450 | 112.5 |
100 | 560 | 107 | 144 | 165 | 32 | 755 | 500 | 178.5 |
J61 Y—P55,1 00V,P55,1 40V、P55,1 70VJ61 Y—P57／1 00V, P57,1 40V, P57／1 70V | ||||||||
10 | 120 | 12 | 28 | 40 | 189 | 140 | 3 | |
15 | 170 | 17 | 40 | 40 | 250 | 200 | 9 | |
20 | 170 | 22 | 46 | 40 | 252 | 200 | 11 | |
25 | 170 | 26 | 46 | 40 | 254 | 240 | 13 | |
32 | 170 | 31 | 49 | 40 | 254 | 280 | 17 | |
50(1) | 250 | 50 | 90 | 32 | 453 | 320 | 68 | |
50(2) | 350 | 50 | 90 | 32 | 455 | 320 | 72 | |
65 | 430 | 69 | 104 | 115 | 32 | 630 | 400 | 83 |
80 | 470 | 84 | 110 | 140 | 32 | 675 | 450 | 118 |
100 | 560 | 107 | 148 | 170 | 32 | 761 | 500 | 185 |
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.vane1003.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
