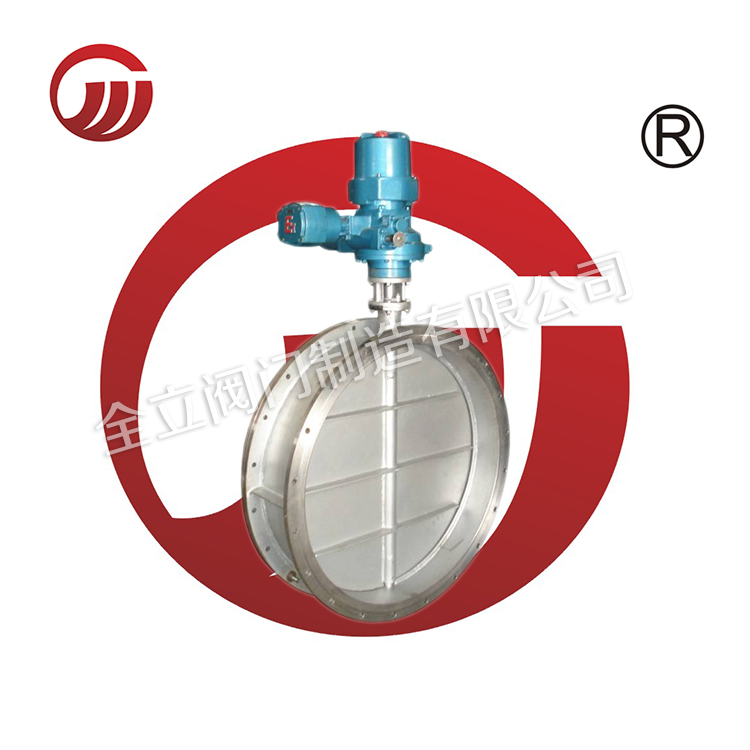

通風蝶閥
當前位置：首頁 > 通風蝶閥
不銹鋼：SS304 D941W-0.5R D941W-1R D941W-1.5R D941W-2.5R D941W-5R
SS316 D941W-0.5P D941W-1P D941W-1.5P D941W-2.5P D941W-5P
碳鋼： ASTM A216 CS WCB D941W-0.5C D941W-1C D941W-1.5C D941W-2.5C D941W-5C
【結構特點】
本通風蝶閥設計合理，力矩小，操作方便，啟閉迅速，重量輕、價格便宜，適用于管道中作通風調節介質流量。 開關輕松,減少扭力,閥板有自潔功能,因與閥門本身密封無法達到完全封閉.若需禁閉式請選用,閥門密封面為合金鋼 H 如D341H 或硬質合金Y 如D341Y及銅合金.T 如D341T
【使用設計標準】
| 設計制造 | 結構長度 | 法蘭標準 | 檢驗標準 |
| GB12238 | GB/T 12221 | GB/T9112 ～ 9124 | GB/T13927 |
閥體材料：優質碳素鋼 不銹鋼 高溫鋼材
內件材料：優質碳素鋼 不銹鋼 等其他材質
驅動方式：手動、蝸輪傳動、電動、 氣動、液動、電液聯動等
【主要技術參數】
| PN(MPa) | 試驗壓力 Ps(Mpa) | 工作溫度 （℃） | 適用介質 | |
| 殼體 | 密封 | |||
| 0.1 | 0.2 | 0.11 | ＜ 120 | 帶放射性氣體、含塵空氣等 |
【主要連接尺寸及重量參數】
（結構示意圖）
| 公稱通徑 DN (mm) | 尺寸（mm） | ||||||||
| D | D 1 | L | A 1 | A 2 | H | H 1 | Z- Φ d | b | |
| 65 | 160 | 130 | 170 | 125 | 165 | 495 | 415 | 4- Φ 13.5 | 10 |
| 80 | 190 | 150 | 180 | 125 | 165 | 667 | 547 | 4- Φ 17.5 | 12 |
| 150 | 320 | 280 | 210 | 125 | 165 | 780 | 540 | 8- Φ 17.5 | 14 |
| 200 | 320 | 280 | 230 | 125 | 165 | 785 | 550 | 8- Φ 17.5 | 14 |
| 250 | 375 | 335 | 250 | 125 | 165 | 835 | 570 | 12- Φ 17.5 | 14 |
| 300 | 440 | 395 | 270 | 125 | 165 | 885 | 600 | 12- Φ 22 | 14 |
| 350 | 490 | 445 | 290 | 125 | 165 | 935 | 620 | 12- Φ 22 | 14 |
| 400 | 540 | 495 | 310 | 125 | 165 | 985 | 650 | 16- Φ 22 | 14 |
| 450 | 595 | 550 | 330 | 125 | 165 | 1035 | 670 | 16- Φ 22 | 14 |
| 500 | 645 | 600 | 350 | 380 | 405 | 1220 | 780 | 20- Φ 22 | 18 |
| 600 | 755 | 705 | 210 | 380 | 405 | 1320 | 830 | 20- Φ 26 | 18 |
| 700 | 860 | 810 | 210 | 380 | 405 | 1420 | 879 | 24- Φ 26 | 18 |
| 800 | 975 | 920 | 210 | 380 | 405 | 1505 | 922 | 24- Φ 30 | 22 |
| 900 | 1075 | 1020 | 250 | 380 | 405 | 1605 | 972 | 24- Φ 30 | 22 |
| 1000 | 1175 | 1120 | 250 | 380 | 405 | 1705 | 1022 | 28- Φ 30 | 24 |
| 1200 | 1375 | 1320 | 280 | 400 | 475 | 1960 | 1171 | 32- Φ 30 | 26 |
| 1400 | 1575 | 1520 | 350 | 400 | 475 | 2195 | 1286 | 36- Φ 30 | 32 |
| 1600 | 1790 | 1730 | 400 | 400 | 475 | 2425 | 1405 | 40- Φ 30 | 32 |
| 1800 | 1990 | 1930 | 400 | 400 | 475 | 2655 | 1520 | 44- Φ 30 | 32 |
| 2000 | 2190 | 2130 | 450 | 400 | 475 | 2885 | 1635 | 48- Φ 30 | 32 |
注：本表法蘭尺寸按 GB/T17241.6 標準。根據用戶要求，法蘭尺寸也可按 GB/T9112 ～ 9124 、 HG20592 ～ 20614 、 JB/T74 ～ 90 等標準設計制造。
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.vane1003.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
