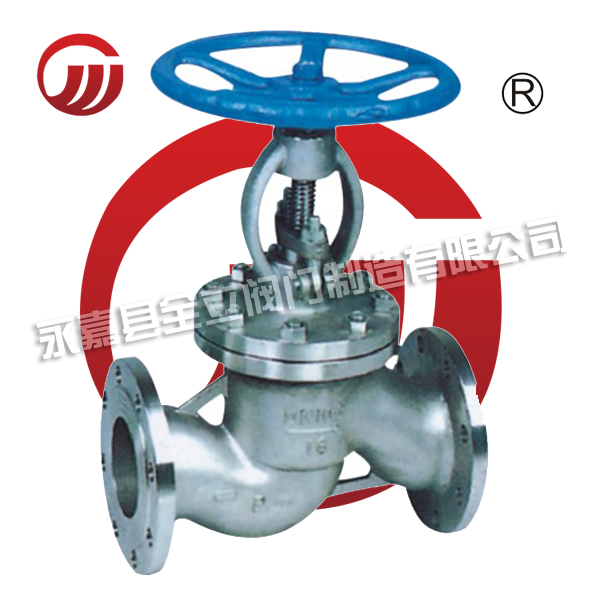

不銹鋼法蘭截止閥 J41W

發布日期：[2015-02-04] 點擊數：不銹鋼法蘭截止閥 J41W

截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。

截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非常可靠的切斷動作，合得這種閥門非常適合作為介質的切斷或調節及節流使用。本類閥門在管道中一般應當水平安裝。

截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。

截止閥，也叫截門，是使用最廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。

截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。

截止閥只許介質單向流動，安裝時有方向性。截止閥的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。

undefined

全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.vane1003.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。

性能規范：
公稱壓力PN	1.6	2.5	4.0	6.4	MPa
殼體試驗壓力PT	2.4	3.75	6.0	9.6
高壓密封試驗壓力	1.76	2.75	4.4	7.04
低壓氣密封試驗壓力	0.5-0.7
適用介質	C		P.R		N
	水、油品、蒸汽		硝、醋酸類		液化氣
適用溫度	＜425℃		＜200℃		-40℃～+80℃

主要外形尺寸和連接尺寸[J41H J41Y J41W J41N J41B]： http://www.quanlivave.com
PN	DN	L	H	H1	D	D1	D2	D6	b	f	f1	Z-φd	D0	重量（Kg）
1.6MPa	10	130	218	228	90	60	40	-	14	2	-	4-14	120	6
	15	130	220	230	95	65	45	-	14	2	-	4-14	120	7
	20	150	262	275	105	75	55	-	14	2	-	4-14	140	9
	25	160	282	295	115	85	65	-	14	2	-	4-14	160	13
	32	180	315	335	135	100	78	-	16	2	-	4-18	160	17
	40	200	355	280	145	110	95	-	16	3	-	4-18	200	20
	50	230	374	398	160	125	100	-	16	3	-	4-18	240	25
	65	290	408	433	180	145	120	-	18	3	-	4-18	280	36
	80	310	436	468	195	160	135	-	20	3	-	8-18	320	48
	100	350	480	520	215	180	155	-	20	3	-	8-18	360	70
	125	400	505	556	245	210	185	-	22	3	-	8-18	400	90
	150	480	612	674	280	240	210	-	24	3	-	8-23	400	145
	200	600	721	806	335	295	265	-	26	3	-	8-23	400	240
2.5MPa	10	130	218	228	90	60	40	-	16	2	-	4-14	120	6
	15	130	220	230	95	65	45	-	16	2	-	4-14	120	7
	20	150	262	275	105	75	55	-	16	2	-	4-14	140	9
	25	160	280	295	115	85	65	-	16	2	-	4-14	160	13
	32	180	315	335	135	100	78	-	18	2	-	4-18	160	17
	40	200	355	280	145	110	85	-	18	3	-	4-18	200	20
	50	230	374	398	160	125	100	-	20	3	-	4-18	240	25
	65	290	408	433	180	145	120	-	22	33	-	8-18	280	36
	80	310	436	468	195	160	135	-	22	3	-	8-16	320	48
	100	350	480	520	230	190	160	-	24	3	-	8-23	360	70
	125	400	505	556	270	220	188	-	28	3	-	8-25	400	90
	150	480	612	674	300	250	218	-	30	3	-	8-25	400	145
	200	600	721	806	360	310	278	-	34	3	-	12-25	400	240
4.0MPa	10	130	220	230	90	60	40	35	16	2	4	4-14	120	6
	15	130	228	230	95	65	45	40	16	2	4	4-14	120	7
	20	150	262	275	105	75	55	51	16	2	4	4-14	140	9
	25	160	280	295	115	85	65	53	16	2	4	4-14	160	13
	32	180	290	308	135	100	78	66	18	3	4	4-18	160	17
	40	200	330	354	145	110	85	76	18	3	4	4-18	200	20
	50	230	350	380	160	125	100	88	20	3	4	4-18	240	25
	65	290	400	420	180	145	120	110	22	3	4	8-18	280	36
	80	310	430	462	195	160	135	121	22	3	4	8-18	320	48
	100	350	465	506	230	190	160	150	24	3	4.5	8-23	360	70
	125	400	505	556	270	220	188	176	28	3	4.5	8-25	400	90
	150	480	611	692	300	250	218	204	30	3	4.5	8-25	400	145
6.4MPa	15	170	195	210	105	75	55	41	18	3	4	4-14	140	7
	20	190	228	248	125	90	68	51	20	3	4	4-18	160	9
	25	210	250	275	135	100	78	58	22	3	4	4-18	180	13
	32	230	325	355	150	110	82	66	24	3	4	4-23	200	17
	40	260	360	395	165	125	95	76	24	3	4	4-23	240	20
	50	300	410	450	175	135	105	88	26	3	4	4-23	280	35
	65	340	450	494	200	160	130	110	28	3	4	8-23	320	48
	80	390	485	531	210	170	140	121	30	3	4	8-23	360	50
	100	450	537	580	250	200	162	150	32	3	4.5	8-25	400	125
10MPa	15	170	195	210	105	75	55	40	20	3	4	4-14	100	7
	20	190	228	248	125	90	58	51	22	3	4	4-18	120	10
	25	210	250	275	135	100	78	58	24	3	4	4-18	160	14
	32	230	326	348	150	110	82	66	24	3	4	4-23	200	22
	40	260	359	383	165	125	95	76	26	3	4	4-23	240	30
	50	300	414	448	195	145	112	88	28	3	4	4-25	280	40
	65	340	434	477	200	170	138	110	32	3	4	8-25	320	65
	80	390	547	538	230	180	148	121	34	3	4	8-25	400	92
	100	450	621	685	265	210	172	150	38	3	4.5	8-30	450	125
16MPa	15	170	230	240	110	75	62	35	24	3	4	4-18	200	10
	20	190	260	272	130	90	62	45	26	3	4	4-23	250	14
	25	210	280	295	140	100	72	50	28	3	4	4-23	250	17
	32	230	315	335	165	115	85	65	30	3	4	4-25	360	25
	40	260	350	375	175	125	92	75	32	3	4.5	4-27	350	33
	200	600	722	831	375	320	282	260	38	3		12-30	400	240
