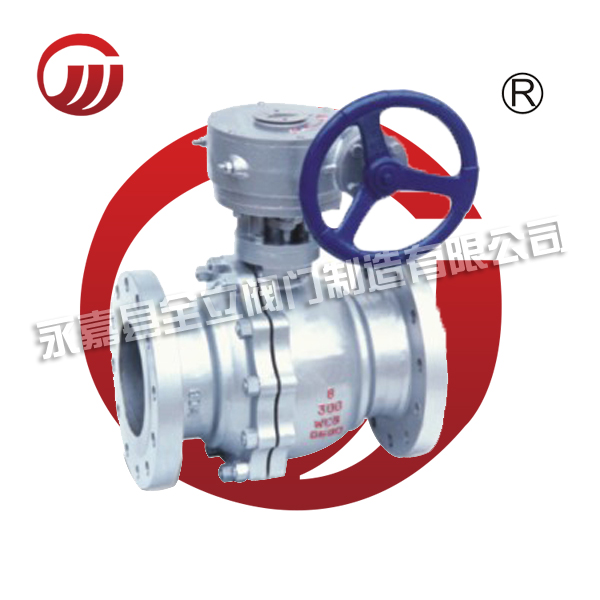

美標渦輪傳動球閥 Q341F
Q347F手動渦輪固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮。固定式球閥適用于各種腐蝕性和非腐蝕性介質。固定式球閥與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。
先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。固定式球閥一般水平安裝。
二、Q347F手動渦輪固定式球閥工作原理：
Q347F手動渦輪固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨損，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。 適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
三、Q347F手動渦輪固定式球閥產品特點：
1、使用壽命長、密封環選用自潤滑聚四氟乙烯材料。球體與密封環微磨損，有效提高使用壽命；
2、體積小，重量輕，易于安裝保養；
3、固定球閥結構可任意方向安裝與管路的任何部位；
4、V型接疊軸向填料，達到防腐A級密封。
【美標固定式球閥概述】
美標固定式球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
【美標固定式球閥引用標準】
設計制造按:AP16D/ANSB16.34,GB12237-89
結構長度按:AP16D/ANSIB16.10,GB12221-89
法蘭尺寸按:ANSIB16.5,JB79-59,GB9113-88
檢查試驗按:AP16d/AP1598 ZBJ16006
使用溫度:-28～150℃(標準型)-28～350℃(高溫)低溫(請注明溫度)
Applying specification
Design and manufacturing conform to:AP16D/ANSB16.34,GB12237-89
The face fo face dimensions conform fo:AP16D/ANSIB16.10,GB12221-89
The dimensions of flangesconform:ANSIB16.5,JB79-59,GB9113-88
Inspectionand Test conform to:AP16d/AP1598 ZBJ16006
Working temperature:-28～150℃(Standard typi) -28～350℃(High temperature type)
Please advise temperature degree for low temperature of Main Part:
【美標固定式球閥主要零部件材料】
| 名稱Part | WCB類 | CF8類 | CF3類 | CF8M類 | CF3M類 | |
| 閥體左體Body&Body cap | A216-WCB | A315-CF8 | A35-CF3 | A351-CF8M | A351-CF3M | |
| 球體Ball | B2-B8 | A105-1025 | A182-F304L | A182-F304L | A132-F316 | A182-F316L |
| B8以上 | A216-WCB | A351-CF8M | A351-CF3 | A351-CF8M | A351-CF3M | |
| 閥桿Steml | A182-F6a | A182-F304 | A182-F304L | A182-F336 | A182-F316L | |
| 閥座Seat | PTFE/增強PTFE/NYLIV PTFE/Reinforced PTFE/Nyion | |||||
| 閥座支承圈Seat Retainer | A105-1025 | A182-F304 | A182-F304L | A182-F316 | A182-F316L | |
| 彈簧Spring | 3yc-7/17-49H | |||||
| O形圈O-RING | NBR | 氟橡膠Viton | ||||
| 螺柱Stud | A193-B7 | A193-B8 | ||||
| 螺母Nut | A194-2H | A194-8 | ||||
【美標固定式球閥性能規范】
| 壓力等級 | 公稱壓力(PN) | 磅級(Class) | ||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 400 | 600 | ||
| 試驗壓力 | 殼體試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.03 | 7.5 | 10.2 | 15.0 |
| 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 7.48 | 11.0 | |
| 適用工況 | 適用介質 | 紙漿、漿料、粉塵及含各種固體顆粒的介質 | ||||||||
| 適用溫度 | -196～≤550℃ | |||||||||
| 適用規范 | 設計制造按 | GB12237-89 | API 6D | JP17S-48 | ||||||
| 法蘭尺寸按 | JB79-59、GB9113 、HG20592-07 | ANSI B16.5 | JIS B2212-2214 | |||||||
| 結構長度按 | GB12221-89 | ANSI B16.10 | JIS B2002 | |||||||
| 檢驗試驗按 | JB/T9092-99 | API 598 | ||||||||
【美標固定式球閥結構圖】
【美標固定式球閥主要連接尺寸】
CLASS 150
| DN | d | L | LB焊接 Welding | H1 | H2 | W | M | K | D2 | D1 | D | N-φ | b | f | 重量（wt) kgf | 備注 Remark |
| 1/2" | 13 | 108 | - | - | 59 | 130 | - | - | 35 | 60.5 | 89 | 4-16 | 11.2 | 1.6 | 2.3 | 浮動球 Float BaLL |
| 3/4" | 19 | 117 | - | - | 63 | 130 | - | - | 43 | 70 | 98 | 4-16 | 11.2 | 1.6 | 3.0 | |
| 1" | 25 | 127 | - | - | 75 | 160 | - | - | 51 | 79.5 | 108 | 4-16 | 11.2 | 1.6 | 4.5 | |
| 1 1/2" | 38 | 165 | 190 | - | 95 | 230 | - | - | 73 | 98.5 | 127 | 4-16 | 14.3 | 1.6 | 7.0 | |
| 2" | 51 | 178 | 216 | - | 107 | 230 | - | - | 92 | 120.5 | 152 | 4-19 | 15.9 | 1.6 | 9.5 | 固定球 Fixing BaLL 浮動球 Float Ball |
| 2 1/2" | 61 | 190 | 241 | - | 142 | 400 | - | - | 105 | 139.5 | 178 | 4-19 | 17.5 | 1.6 | 15.0 | |
| 3" | 76 | 203 | 283 | - | 152 | 400 | - | - | 127 | 152.5 | 190 | 4-19 | 19.1 | 1.6 | 19.0 | |
| 4" | 102 | 229 | 305 | - | 178 | 700 | - | - | 157 | 190.5 | 229 | 8-19 | 23.9 | 1.6 | 33.0 | |
| 5" | 127 | 356 | - | - | 252 | 1100 | - | - | 186 | 216 | 254 | 8-22 | 23.9 | 1.6 | 58.0 | |
| 6" | 52 | 394 | 457 | - | 272 | 1100 | - | - | 216 | 241.5 | 279 | 8-22 | 54.5 | 1.6 | 93.0 | |
| 8" | 203 | 457 | 521 | - | 342 | 1500 | - | - | 270 | 298.5 | 343 | 8-22 | 58.6 | 1.6 | 160.0 | |
| 8" | 203 | 457 | 521 | - | 398 | 600 | 115.5 | 350 | 270 | 298.5 | 343 | 8-22 | 28.6 | 1.6 | 180.0 | 固定球 Float Ball |
| 10" | 254 | 533 | 559 | 335 | 495 | 600 | 115.5 | 350 | 324 | 362 | 406 | 12-25 | 30.2 | 1.6 | 240.0 | |
| 12" | 305 | 610 | 635 | 385 | 580 | 800 | 171 | 420 | 381 | 431.8 | 482.6 | 12-25 | 31.8 | 1.6 | 390.0 | |
| 14" | 337 | 686 | 762 | 430 | 325 | 800 | 171 | 420 | 412.8 | 476 | 535 | 12-29 | 35 | 1.6 | 510.0 | |
| 16" | 387 | 162 | 838 | 470 | 720 | 800 | 257 | 400 | 469.9 | 539.5 | 597 | 16-29 | 36.6 | 1.6 | 750.0 | |
| 20" | 489 | 914 | 991 | 590 | 840 | 800 | 257 | 400 | 58.2 | 635 | 698 | 20-32 | 42.9 | 1.6 | 1190 | |
| 24" | 591 | 1067 | 1143 | 700 | 1050 | 800 | 150 | 410 | 692.2 | 749.5 | 813 | 20-35 | 47.8 | 1.6 | 2100 | |
| 26" | 686 | 1245 | 1346 | 780 | 1150 | 800 | 83 | 650 | 800.1 | 836.6 | 927.1 | 28-35 | 71.4 | 1.6 | 3000 |
CLASS 300
| DN | d | L | LB焊接 Welding | H1 | H2 | W | M | K | D2 | D1 | D | N-ф | b | f | 重量(wt) kgf | 備注 Remark |
| 1/2" | 13 | 140 | - | - | 59 | 130 | - | - | 35 | 66.5 | 95 | 4-16 | 14.2 | 1.6 | 2.5 | 浮動球 Fixing Ball |
| 3/4" | 19 | 452 | - | - | 63 | 130 | - | - | 43 | 82.5 | 117 | 4-19 | 15.9 | 1.6 | 3.5 | |
| 1" | 25 | 165 | - | - | 75 | 160 | - | - | 51 | 89 | 124 | 4-19 | 17.5 | 1.6 | 5.5 | |
| 1 1/2" | 38 | 190 | 190 | - | 95 | 230 | - | - | 73 | 114.5 | 156 | 4-22 | 20.7 | 1.6 | 10.5 | |
| 2" | 51 | 216 | 216 | - | 107 | 230 | - | - | 92 | 127 | 165 | 8-19 | 22.3 | 1.6 | 14.5 | 固定球 FixingBall 浮動球 Float Ball |
| 2 1/2" | 61 | 241 | 241 | - | 142 | 400 | - | - | 105 | 149 | 190 | 8-22 | 25.4 | 1.6 | 23.5 | |
| 3" | 76 | 283 | 283 | - | 152 | 400 | - | - | 127 | 168 | 210 | 8-22 | 28.6 | 1.6 | 30.0 | |
| 4" | 102 | 305 | 305 | - | 178 | 700 | - | - | 157 | 200 | 254 | 8-22 | 31.8 | 1.6 | 55.0 | |
| 5" | 127 | 381 | - | - | 252 | 1100 | - | - | 186 | 235 | 279 | 8-22 | 35 | 1.6 | 81.0 | |
| 6" | 52 | 403 | 457 | - | 272 | 1100 | - | - | 216 | 270 | 318 | 12-22 | 36.5 | 1.6 | 118.0 | |
| 8" | 203 | 502 | 521 | - | 342 | 1500 | - | - | 270 | 330 | 381 | 12-25 | 41.3 | 1.6 | 200.00 | |
| 8" | 203 | 502 | 521 | 398 | 600 | 115.5 | 350 | 270 | 330 | 381 | 12-25 | 41.3 | 1.6 | 220.0 | 固定球 Fixing Ball | |
| 10" | 254 | 568 | 559 | 335 | 495 | 600 | 115.5 | 350 | 324 | 387.5 | 444 | 16-29 | 17.7 | 1.6 | 365 | |
| 12" | 305 | 648 | 635 | 385 | 580 | 800 | 171 | 420 | 381 | 451 | 520.8 | 16-32 | 50.8 | 1.6 | 530 | |
| 14" | 337 | 762 | 762 | 430 | 325 | 800 | 171 | 420 | 412.8 | 514.5 | 584.2 | 20-32 | 53.8 | 1.6 | 740 | |
| 16" | 387 | 838 | 838 | 470 | 720 | 800 | 257 | 400 | 469.9 | 571.5 | 647.8 | 20-35 | 57.2 | 1.6 | 1030 | |
| 20" | 489 | 991 | 991 | 590 | 840 | 800 | 257 | 400 | 58.2 | 685.8 | 774.8 | 24-35 | 63.5 | 1.6 | 1540 | |
| 24" | 591 | 1143 | 1143 | 700 | 1050 | 800 | 150 | 410 | 692.2 | 812.8 | 914.4 | 24-41 | 69.8 | 1.6 | 2600 | |
| 28" | 686 | 1346 | 1346 | 780 | 1150 | 800 | 83 | 650 | 800.1 | 939.8 | 1035 | 28-44.5 | 85.9 | 1.6 | 3900 |
CLASS 400
| DN | d | L | LB焊接 Welding | H1 | H2 | W | M | K | D2 | D1 | D | N-ф | b | f | 重量(wt) kgf | 備注 Remark |
| 1/2" | 13 | 165 | 160 | - | 59 | 130 | - | - | 35 | 66.5 | 95 | 4-16 | 14.3 | 6.4 | 6.5 | 浮動球 Float Ball |
| 3/4" | 19 | 190 | 190 | - | 63 | 160 | - | - | 43 | 82.5 | 117 | 4-19 | 15.9 | 6.4 | 9 | |
| 1" | 25 | 216 | 216 | - | 75 | 160 | - | - | 51 | 89 | 124 | 4-19 | 17.5 | 6.4 | 13 | |
| 1 1/2" | 38 | 241 | 241 | - | 95 | 230 | - | - | 73 | 114.5 | 156 | 4-22 | 22.3 | 6.4 | 16.5 | |
| 2" | 51 | 292 | 292 | - | 107 | 700 | - | - | 92 | 127 | 165 | 8-19 | 25.4 | 6.4 | 25 | 固定球 FixingBall 浮動球 Float Ball |
| 4" | 102 | 406 | 406 | - | 178 | 700 | - | - | 157.2 | 200 | 254 | 8-25 | 35 | 6.4 | 66 | |
| 6" | 152 | 495 | 495 | 250 | 300 | 600 | 116.5 | 350 | 216 | 270 | 317.5 | 12-25 | 41 | 6.4 | 145 | |
| 8" | 203 | 597 | 597 | 294 | 374 | 800 | 171 | 400 | 269.8 | 330 | 381 | 12-28.5 | 47.8 | 6.4 | 250 | 固定球 Fixing Ball |
| 10" | 254 | 673 | 673 | 370 | 445 | 800 | 171 | 420 | 324 | 387.5 | 445 | 16-32 | 53.8 | 6.4 | 540 | |
| 12" | 305 | 762 | 762 | 420 | 515 | 800 | 257 | 400 | 381 | 451 | 521 | 16-35 | 57 | 6.4 | 780 | |
| 14" | 337 | 826 | 826 | 460 | 550 | 800 | 257 | 400 | 413 | 514.5 | 584 | 20-35 | 60.5 | 6.4 | 1000 | |
| 16" | 387 | 902 | 902 | 505 | 615 | 800 | 257 | 400 | 470 | 571.5 | 648 | 20-38 | 63.5 | 6.4 | 1300 | |
| 20" | 489 | 1054 | 1054 | 630 | 810 | 800 | 159 | 410 | 584.2 | 686 | 775 | 24-41 | 69.8 | 6.4 | 2100 | |
| 24" | 591 | 1232 | 1232 | 685 | 845 | 800 | 180 | 565 | 692.2 | 812.8 | 915 | 24-48 | 76 | 6.4 | 3400 | |
| 28" | 686 | 1397 | 1397 | 860 | 1087 | 800 | 200 | 575 | 800 | 939.8 | 1035 | 28-51 | 95.3 | 6.4 | 5000 |
CLASS 600
| DN | d | L | LB焊接 Welding | H1 | H2 | W | M | K | D2 | D1 | D | N-ф | b | f | 重量(wt) kgf | 備注 remark |
| 1/2" | 13 | 165 | 165 | - | 59 | 160 | - | - | 35 | 56.5 | 95 | 4-16 | 14.3 | 6.4 | 7.5 | 浮動球 Float Ball |
| 3/4" | 19 | 190 | 190 | - | 63 | 160 | - | - | 43 | 82.5 | 117 | 4-19 | 15.9 | 6.4 | 10.5 | |
| 1" | 25 | 216 | 216 | - | 75 | 230 | - | - | 51 | 89 | 124 | 4-19 | 17.5 | 6.4 | 14.5 | |
| 1 1/2" | 38 | 241 | 241 | - | 95 | 400 | - | - | 73 | 114.5 | 156 | 4-22 | 22.3 | 6.4 | 18.5 | |
| 2" | 51 | 292 | 292 | - | 107 | 700 | - | - | 92 | 127 | 165 | 8-19 | 25.4 | 6.4 | 25 | 固定球 FixingBall 浮動球 Float Ball |
| 4" | 102 | 432 | 432 | - | 178 | 1100 | - | - | 157.2 | 216 | 273 | 8-25 | 38 | 6.4 | 76 | |
| 6" | 152 | 559 | 559 | 250 | 300 | 600 | 116 | 350 | 216 | 282.1 | 355.6 | 12-29 | 47.2 | 6.4 | 127 | |
| 8" | 203 | 660 | 660 | 294 | 374 | 800 | 171 | 400 | 269.8 | 349.2 | 419.5 | 12-32 | 55.7 | 6.4 | 350 | 固定球 Fixing Ball |
| 10" | 254 | 787 | 787 | 370 | 445 | 800 | 171 | 420 | 324 | 431.8 | 508 | 16-35 | 63.5 | 6.4 | 660 | |
| 12" | 305 | 838 | 838 | 42 | 515 | 800 | 257 | 400 | 381 | 489 | 559 | 20-35 | 66.5 | 6.4 | 820 | |
| 14" | 337 | 889 | 889 | 460 | 550 | 800 | 257 | 400 | 413 | 527 | 603.2 | 20-38 | 69.8 | 6.4 | 1130 | |
| 16" | 387 | 991 | 991 | 505 | 615 | 800 | 257 | 400 | 470 | 603.2 | 686 | 20-41 | 76.2 | 6.4 | 1550 | |
| 20" | 489 | 1194 | 1194 | 630 | 810 | 800 | 150 | 410 | 584.2 | 724 | 818 | 24-44.5 | 89 | 6.4 | 2800 | |
| 24" | 591 | 1397 | 1397 | 825 | 1010 | 800 | 83 | 650 | 692.2 | 838.2 | 940 | 24-51 | 101.6 | 6.4 | 5300 | |
| 28" | 686 | 1549 | 1549 | 970 | 1180 | 800 | 123 | 800 | 800 | 965.2 | 1073 | 28-55 | 111.3 | 6.4 | 6500 |
【美標固定式球閥操作和使用】
1）操作前須確認管路和閥已被沖洗過。
2）當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
3） 安裝在保溫管道上的各類手動球閥，手柄均不得向下。
4） 安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.vane1003.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
