美標法蘭球閥Q41F
球閥(ball valve 在海工和船舶領域應為截止閥），標準GB/T21465-2008《閥門術語》中定義為：啟閉件（球體）由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等的介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。球閥分類：氣動球閥，電動球閥，手動球閥。
一；耐磨；由于硬密封球閥的閥芯是合金鋼噴焊，
三片式球閥密封圈是合金鋼堆焊，所以硬密封球閥在開關時不會產生太大的磨損。（它的硬度系數為65-70）：
二；密封性能好；由于硬密封球閥的密封是采用人工研磨，直到閥芯與密封圈完全吻合才能使用。所以他的密封性能是可靠的。
三；開關輕；由于硬密封球閥的密封圈底部采用彈簧使密封圈與閥芯緊緊抱在一起，所以在外界力量超過彈簧的預緊力時開關非常輕。
四；使用壽命長：已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們?nèi)粘Ｉ钪小?/p>
氣動球閥結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水 、溶劑、酸和天然氣等一般工作介質，主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制。
氣動球閥與其它閥門種類相比，具有角行程輸出扭矩，開啟迅速、平穩可靠，適用廣泛，等以下一些優點。
1、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
2、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
3、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故氣動球閥的使用壽命長。
4、流體阻力小：氣動球閥是所有閥門分類中流體阻力最小的一種，即使是縮徑氣動球閥，其流體阻力也相當小。
5、閥桿密封可靠：由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
6、閥座密封性能好：采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且氣動球閥的閥封能力隨著介質壓力的增高而增大。

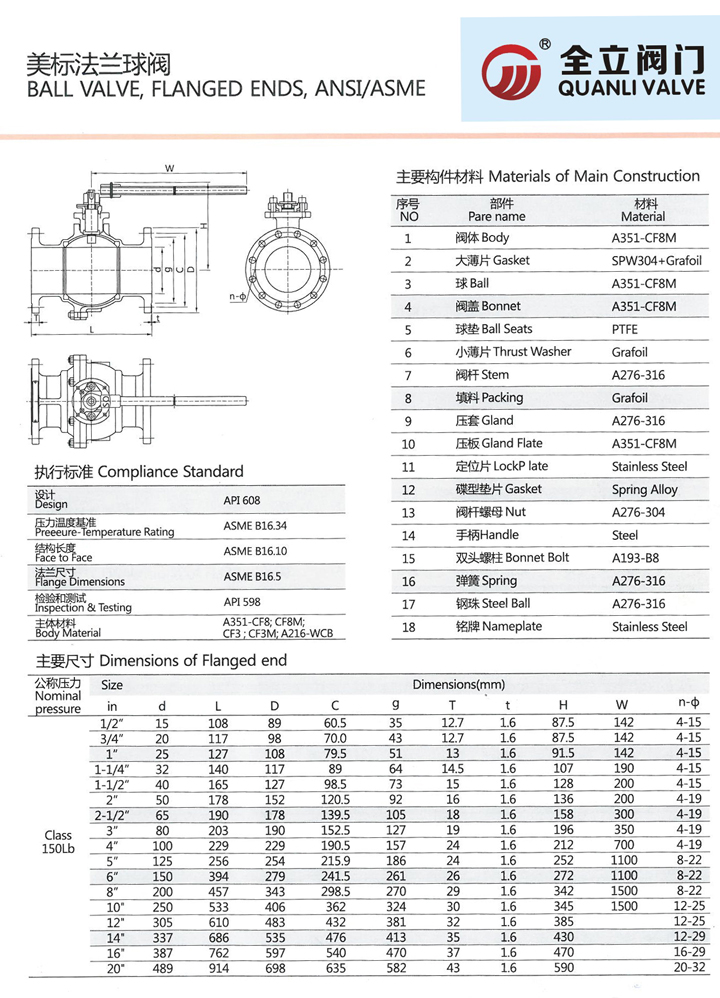

DN | 150Lb 150LbP 150LbR | 重量Weight | ||||||||
mm | in | L | D | D1 | D2 | b | n-φd | H | D0 | |
15 | 1/2 | 108 | 89 | 60.5 | 35 | 11.5 | 4-15 | 59 | 130 | 2.2 |
20 | 3/4 | 117 | 98 | 70 | 43 | 11.5 | 4-15 | 63 | 130 | 3.0 |
25 | 1 | 127 | 108 | 79.5 | 51 | 12 | 4-15 | 75 | 160 | 4.5 |
32 | 11/4 | 140 | 117 | 89 | 64 | 13 | 4-15 | 75 | 160 | 5.5 |
40 | 11/2 | 165 | 127 | 98.5 | 73 | 15 | 4-15 | 95 | 230 | 7.0 |
50 | 2 | 178 | 152 | 120.5 | 92 | 16 | 4-19 | 107 | 230 | 9.5 |
65 | 11/2 | 190 | 178 | 139.7 | 105 | 18 | 4-19 | 142 | 400 | 15 |
80 | 3 | 203 | 190 | 152.5 | 127 | 19 | 4-19 | 152 | 400 | 19 |
100 | 4 | 229 | 229 | 190.5 | 157 | 24 | 8-19 | 178 | 700 | 33 |
125 | 5 | 256 | 254 | 215.9 | 186 | 24 | 8-22 | 252 | 1100 | 58 |
150 | 6 | 394 | 279 | 241.5 | 261 | 26 | 8-22 | 272 | 1100 | 93 |
200 | 8 | 457 | 343 | 298.5 | 270 | 29 | 8-22 | 342 | 1500 | 160 |
250 | 10 | 533 | 406 | 362 | 324 | 31 | 12-25 | 345 | 1500 | 200 |

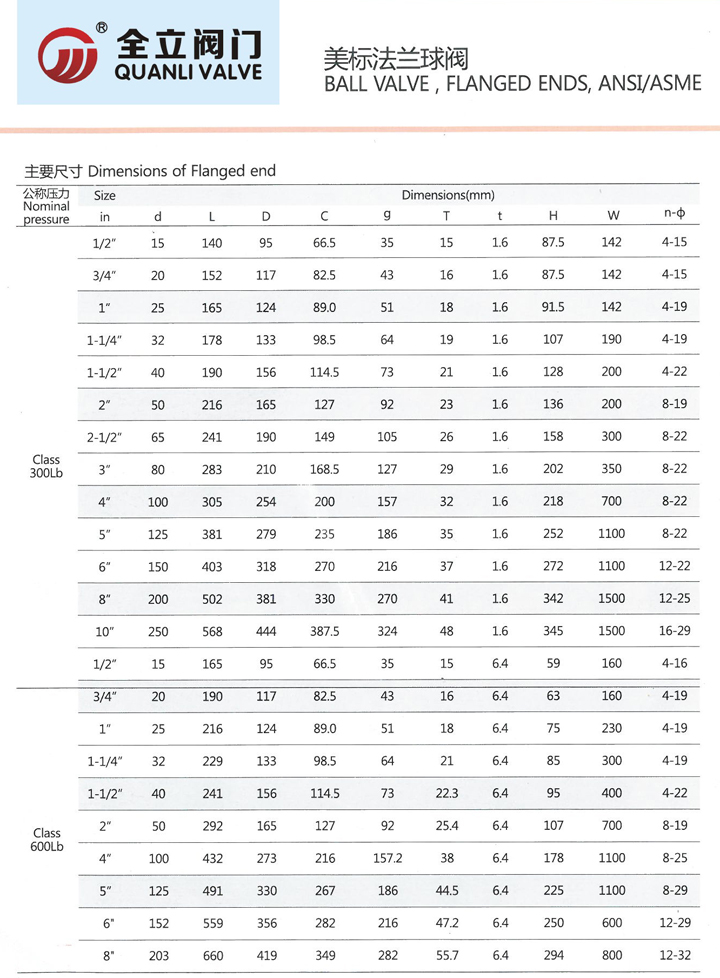

美標球閥 300Lb 300LbP 300LbR | ||||||||||
15 | 1/2 | 140 | 95 | 66.5 | 35 | 14.3 | 4-15 | 59 | 130 | 2.5 |
20 | 3/4 | 152 | 117 | 82.5 | 43 | 15.9 | 4-19 | 63 | 130 | 3.5 |
25 | 1 | 165 | 124 | 89 | 51 | 17.5 | 4-19 | 75 | 160 | 5.5 |
32 | 11/4 | 178 | 133 | 98.5 | 64 | 19.1 | 4-19 | 75 | 160 | 4.0 |
40 | 11/2 | 190 | 156 | 114.5 | 73 | 20.7 | 4-22 | 95 | 230 | 10.0 |
50 | 2 | 216 | 165 | 127 | 92 | 22 | 8-19 | 107 | 230 | 14.5 |
65 | 11/2 | 241 | 190 | 149 | 105 | 25 | 8-22 | 142 | 400 | 23.5 |
80 | 3 | 283 | 210 | 168 | 170 | 29 | 8-22 | 152 | 400 | 30 |
100 | 4 | 305 | 254 | 200 | 157 | 32 | 8-22 | 178 | 700 | 55 |
125 | 5 | 381 | 279 | 235 | 186 | 35 | 8-22 | 252 | 1100 | 81 |
150 | 6 | 403 | 318 | 270 | 216 | 37 | 12-22 | 272 | 1100 | 118 |
200 | 8 | 502 | 381 | 330 | 270 | 41 | 12-25 | 342 | 1500 | 200 |
250 | 10 | 568 | 444 | 387.5 | 324 | 48 | 16-29 | 345 | 1500 | 250 |
美標球閥 600Lb 600LbP 600LbR | ||||||||||
15 | 1/2 | 165 | 95 | 66.5 | 35 | 14.3 | 4-16 | 59 | 160 | 7.5 |
20 | 3/4 | 190 | 117 | 82.5 | 43 | 15.9 | 4-19 | 63 | 160 | 10.5 |
25 | 1 | 216 | 124 | 89 | 51 | 17.5 | 4-19 | 75 | 230 | 14.5 |
40 | 11/2 | 241 | 156 | 114.5 | 73 | 22.3 | 4-22 | 95 | 400 | 18.5 |
50 | 2 | 292 | 165 | 127 | 92 | 25.4 | 8-19 | 107 | 700 | 25 |
100 | 4 | 432 | 273 | 216 | 157.2 | 38 | 8-25 | 178 | 1100 | 76 |
125 | 5 | 508 | 330 | 267 | 186 | 44.5 | 8-29 | 25.5 | 1100 | 102 |
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.vane1003.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
